该辅助设备具有结构简单、工作可靠、操作方便等特点,为选矿生产线节省了大量的分级工作。

网站首页网站首页 > 选矿设备 > 分级机
分级机

水槽长度:≤3000-14300mm

螺旋直径:300-3000mm

适用物料:矿沙、细泥、矿砂等。

应用范围:广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙;或用在重力选矿厂中来分级矿砂和细泥;以及洗矿行业中的脱泥、脱水等。

全国统一免费咨询热线

0371-6777 2626

分级机介绍

分级机的别一种叫法“螺旋分级机”被广泛应用于选矿厂,与球磨机配成闭路循环模式,或者被用来分级矿砂和细泥,还可以对金属选矿流程中的矿浆进行粒度分级,洗矿作业中的脱泥、脱水等。分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。红星机器经过多年的制造和总结各大矿厂实战操作经验最终研制的的新型分级机具有产量大,能耗低,分级效率高,粒度集中,适用性强,自动化程度高等特点。

分级机图片

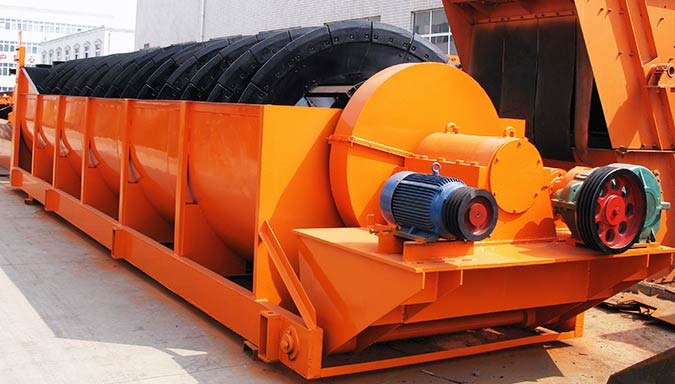

分级机图

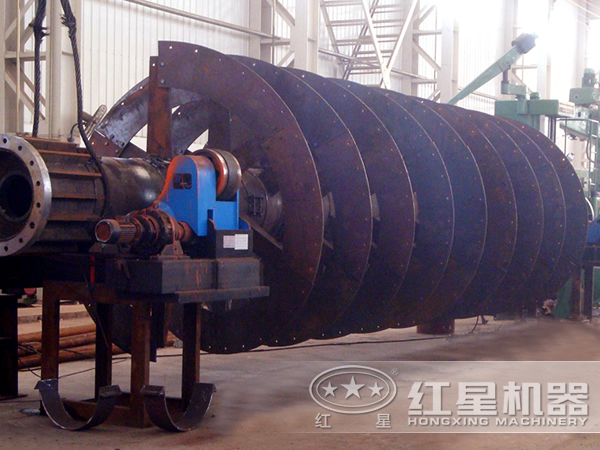

分级机半成品图

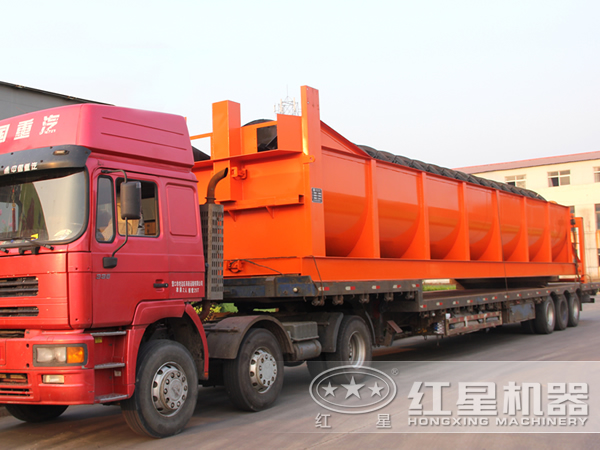

分级机发货图

分级机“螺旋分级机”的维修与保养:

如果分级机(螺旋分级机)中的矿砂没有清理干净,在长时间沉积下,矿泥沉的较实,在下放分级机主轴时,由于不细心,没有把主轴完全放下,会造成返砂量减少。另外主轴没有放下也可能是由于主轴长时间没有进行清理上润滑油,所以在操作过程中要加以注意球磨工作人员必须要对破碎系统进行监督,若在生产中球磨机给矿粒度大小发生变化,必须要马上反映到破碎车间。最终要求破碎粒度越细越好。

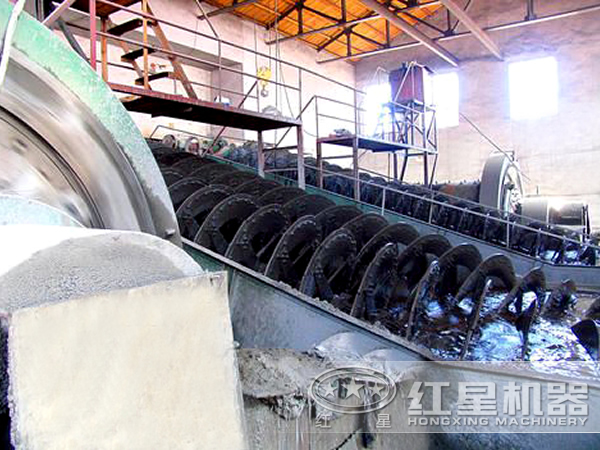

分级机现场图

分级机叶片磨损后,相对返砂量减小,造成磨矿细度变粗,另外,若叶片磨损厉害,将影响分级机寿命,所以在工作中及时检查叶片磨损情况,及时更换磨损叶片。

分级机溢流堰高低,影响着矿砂的沉淀区大小,在生产中我们可以根据磨矿细度的要求,适当对分级机溢流堰高低进行调整,若要求磨矿细度变细,可在分级机两边沿焊接一定高度的角铁,用插木扳的方法来调整分级机溢流堰高低,有时经矿泥长期堆积,可自然提高溢流堰的高度。

选购分级机请认准专业的分级机厂家--红星机器

分级机物料图

红星机器提醒广大用户精心呵护您的机器!

分级机优势分析

1.分级机具有结构简单、工作可靠、操作方便等特点。

2.技术先进,工艺简单,特别适合于干法大、中型生产线使用。

3.可根据不同特殊要求,配置专用的分级结构。

4.分级机负压生产,无粉尘污染,环境优良。

5.自动化程度高,稳定性强,操作简便。

分级机工作原理

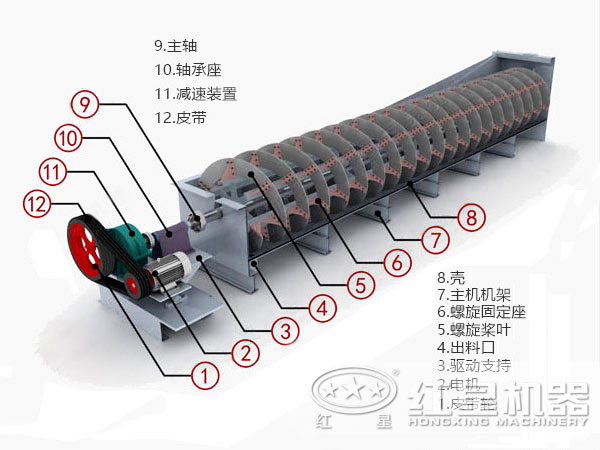

分级机结构图

分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。工作时,分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。

分级机技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw ≤) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
