陶瓷球磨机

陶瓷球磨机介绍

陶瓷球磨机是球磨机的一种，就是通体都是陶瓷制成的球磨机，容量很小一般适用于产品试制阶段小批量生产，是国内选矿机陶瓷球磨机械专家结合国内新型的球磨技术研制开发的又一新型节能球磨设备，它不但提高了生产能力和破碎效率，还扩大了应用范围，从石灰石到玄武岩，从石料生产到各种矿石破碎，它都可以在各种中碎、细碎、超细碎作业中提供不错的研磨性能。

陶瓷球磨主要用于物料的混合，研磨，产品的细度均匀，节省动力，既可干磨，也可湿磨。该机可以根据生产需要采用不同的衬板类型，以满足不同需要。

研磨作业的细度，依靠研磨时间自行控制。电动机自减压启动，降低起动电流，其结构分为整体式独立式。本产品具有投资少，较同类产品节能省电，结构新颖，操作简便，使用安全，性能隐定可靠等特点，适用于普通和特殊材料的混合及研磨作业。用户可依据物料比重，硬度，并根据产量等因素综合考虑选择合适的型号和衬板，介质类型。

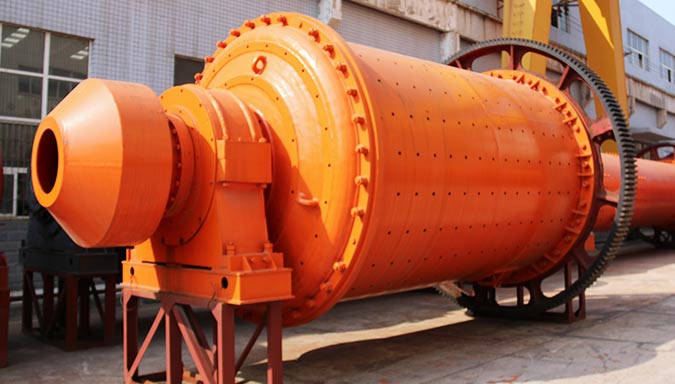

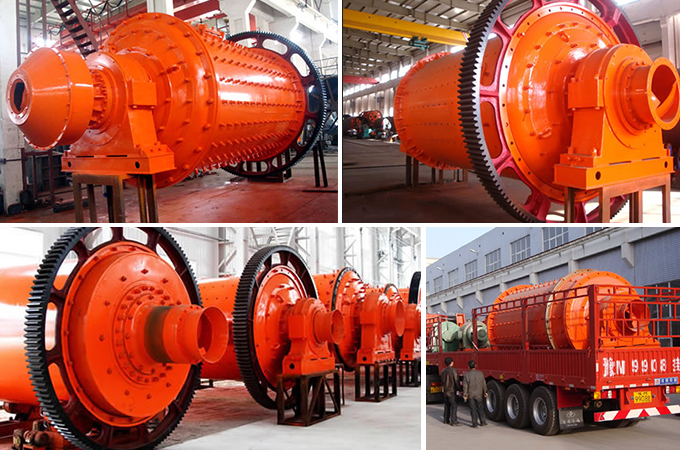

陶瓷球磨机图片

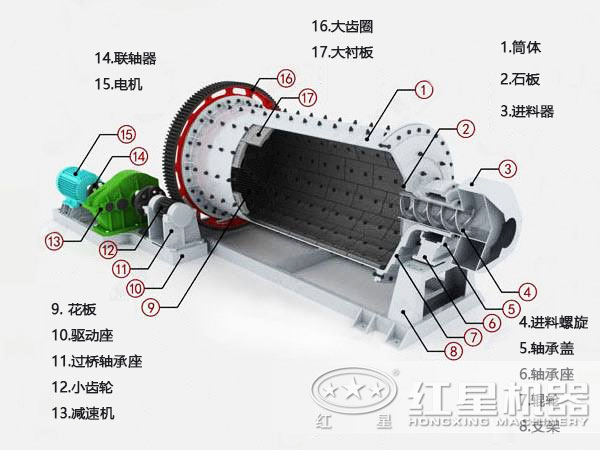

陶瓷球磨机内部结构

陶瓷球磨机为卧式筒形旋转装置，由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。外沿齿轮传动，两仓，格子型球磨机。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工， 陶瓷球磨机筒体内镶有耐磨衬板，具有良好的耐磨性。物料由进料装置经入料中空轴螺旋均匀地进入磨机一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在一仓达到粗磨后，经单层隔仓板进入二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

陶瓷球磨机发展

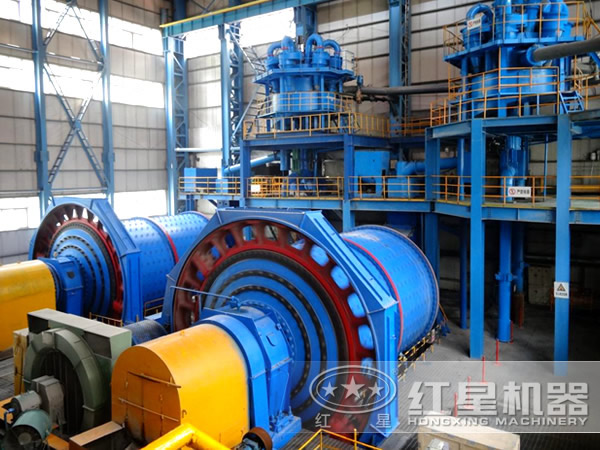

国内陶瓷行业迅猛发展，特别是建筑陶瓷行业，大型企业不断涌现。为了降低能耗提高土地面积的使用率，各企业对各种磨矿设备的生产能力及能耗都提出了很高的要求，因此劳动强度低、产量大的陶瓷球磨机被广泛使用。在建筑陶瓷行业，由于陶瓷球磨机具有产量大，能耗低，占地面积少、自动化程度高、劳动强度低、环境污染少等优点，因此陶瓷球磨机的应用取得不错的成就。

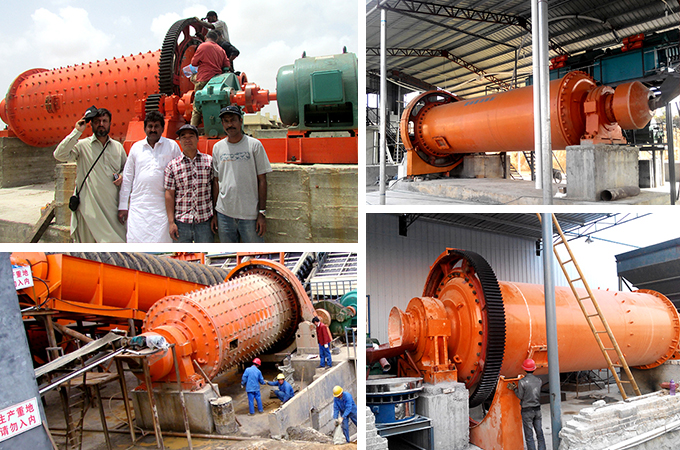

陶瓷球磨机安装方法

安装陶瓷球磨机时，首先应安装主轴承。为了避免加剧中空轴颈的台肩与轴承衬的磨损，两主轴承的底座板的标高差，在每米长度内不应超过0.25毫米。

其次，安装陶瓷球磨机的筒体部，结合具体条件，可将预先装配好的整个简体部直接装上，也可分几部分安装，并应检查与调整轴颈和球磨机的中心线，其同心误差必须保证在每米长度内应低于0.25毫米。

最后安装传动部零部件(小齿轮、铀，联轴节、减速器、电动机等)。在安装过程中，应按产品技术标准进行测量与调整。检查齿圈的径向摆差和小齿轮的啮合性能;减速器和小齿轮的同心度;以及电动机和减速器的同心度。当全部安装都合乎要求后，才可以进行基础螺栓和主轴承底板的最后浇灌。

陶瓷球磨机维护保养

对陶瓷球磨机的维护和检修是一项经常性的工作，维修工作的好坏直接影响球磨机的运转率和使用寿命，那么在使用过程中如何正确的维护和检修。

1、所有润滑油在磨机投入连续运转一个月时应全部放出，彻底清洗，更换新油。以后结中修约每6个月换油一次。

2、各润滑点润滑情况和油面高度至少每4小时检查一次。

3、磨机运转时，主轴承润滑油的温升不超过55℃。

4、陶瓷球磨机正常运转时，传动轴承和减速机的温升不超过55℃，最高不超过60℃。

5、大、小齿轮传动平稳，无异常噪音。必要时应及时调整间隙。

6、陶瓷球磨机运转平稳，无强烈震动。

7、电机电流应无异常波动。

8、各连接紧固件无松动，结合面无漏油、五漏税水、无漏矿现象。

9、钢球依磨损情况及时添加。

10、如果发现不正常情况应立即停磨检修。

11、磨机衬板被磨损70%或有 70mm长的裂纹时应更换。

12、衬板螺栓有损坏造成衬板松动时应更换。

13、主轴承严重磨损时应更换。

14、格子式球磨机的篦子板磨损到不能再焊补时应更换。

15、大齿轮齿轮面磨损到一定程度后可翻面继续使用。

陶瓷球磨机优点

1.与传统球磨机相比，陶瓷球磨机所匹配的电机功率可降低18 - 25%，节约润滑油 70%，节约冷却水90%，综合节能 20% 以上。

2.陶瓷球磨机具有节能省电、结构新颖、操作简便、使用安全和性能稳定可靠等特点。

3.经过陶瓷球磨机粉磨后的成品纯度更高，更受市场欢迎。

陶瓷球磨机工作原理

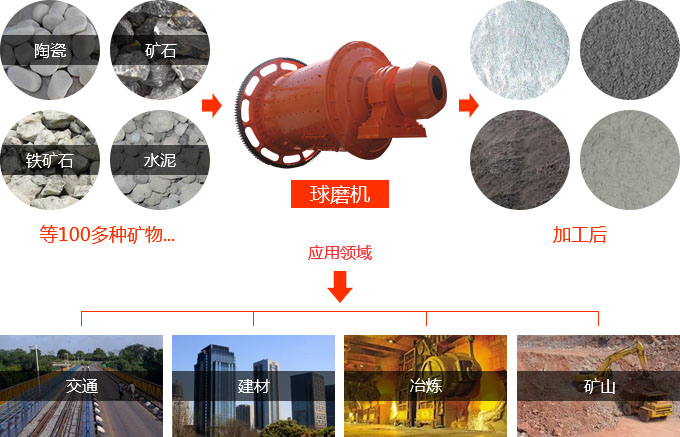

陶瓷球磨机工作时，电机通过减速装置驱动筒体回转，筒体内的碎矿石和钢球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后由于重力作用，便产生抛落和泻落，矿石在冲击和研磨作用下逐步被粉碎。被粉碎的矿石经排料部分排出筒外。排出的矿物在螺旋分级机中经分级出合格产品后，粗砂通过联合进料器再回到球磨机内继续粉磨。供料机连续均匀地喂料，矿石经联合进料器连续均匀地进入球磨机，被磨碎的物料源源不断地从陶瓷球磨机中排出。
