摇床

给矿粒度:0.15-2mm

给矿量:10-60t/d

适用物料:金、银、铅锌、锡等稀有金属和贵重金属矿石。

应用范围:摇床是用于选别细粒物料的重力选矿设备,广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等选矿行业。

全国统一免费咨询热线

0371-6777 2626

摇床介绍

用于选别细粒物料的重力选矿设备的摇床,主要用于2-0.02毫米矿砂及矿泥级别的铁、锰、金、钨、铅、锡、铬、钛、铋、钽等有色金属,黑色金属以及稀有贵金属矿物的粗选、精选、扫选等不同的选矿作业;另外,还有选别在4-0.02毫米的硫铁矿;适当改换床条型式后选别末煤和煤泥,以及分选其他具有足够比重差及粒度组成的混合物料,选别粗砂、细砂、矿泥等不同粒度的物料。红星机器也算是经历了摇床的发展史,从最初的直条床面摇床发展到单曲波床面摇床,再到双曲波床面摇床,红星机器一直努力的创新研究。现如今红星机器生产的新型摇床的处理量、回收率、富集比数值都是相当高的。

摇床图片

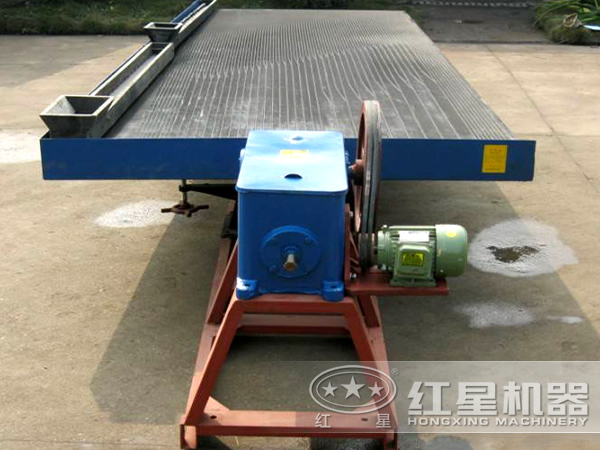

摇床图

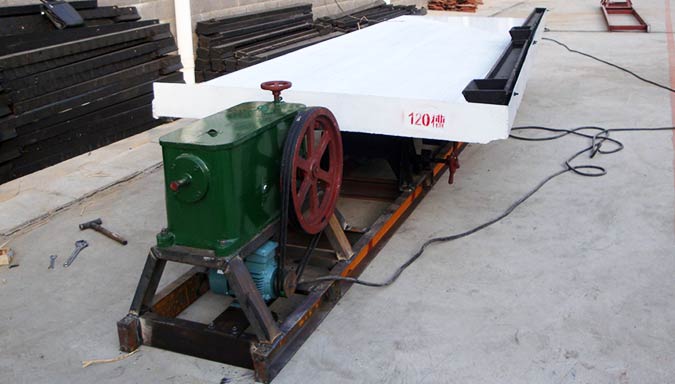

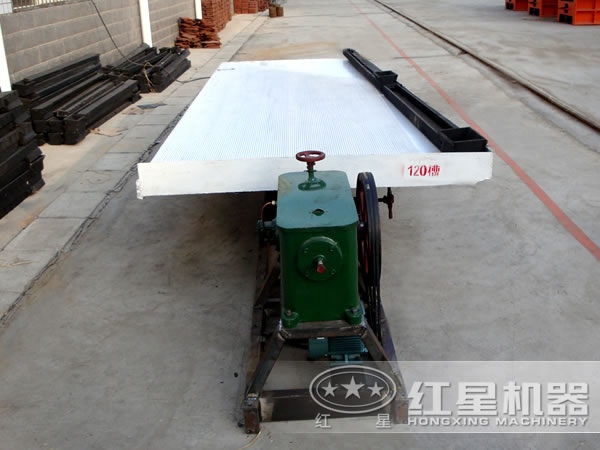

摇床图

摇床的结构组成及分类

选矿摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向。根据给矿位置的不同,摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边,左式摇床则给矿位置在左边。

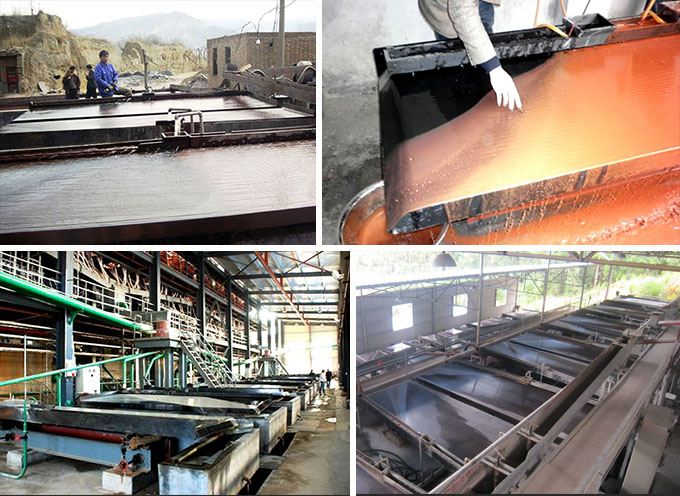

摇床现场图

本机是红星机器根据多年制造过程中结合各大科研机构以及大型矿山选矿厂的使用经验所研制的结晶产品,具有富矿比高,选别效率高,看管容易,便于调节冲程。在改变横向坡度和冲程时仍可保持床面运行平衡,弹簧放置箱体内,结构紧凑,且能依次得出最终精矿和最终尾矿,并解决了摇床床面噪音,床面跑矿等诸多问题,同时还延长了摇床的使用寿命。

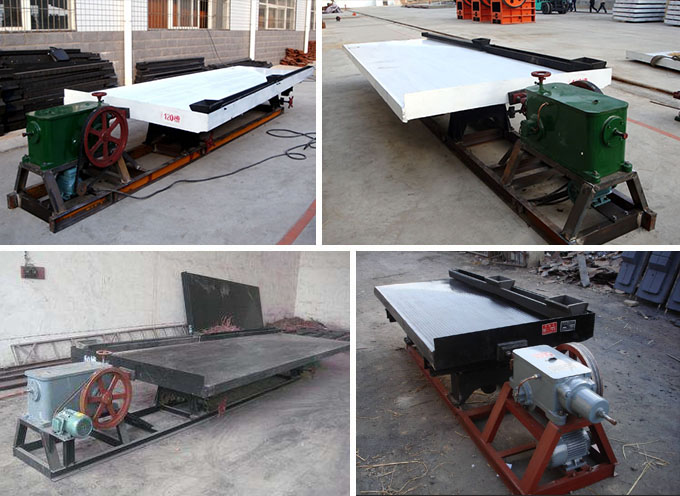

摇床拼图

红星机器温馨提醒:请各位用户定期检修您的机器,并作一定的保养,让您的机器发挥良好的效益。

摇床,选矿摇床,摇床设备请认准红星机器,质优价廉,值得信赖!

摇床优势分析

1.具有富集比高、选别效率好、操作简单,且一次得出最终精矿和最终尾矿。

2.与传统工艺相比具有不用药剂、耗能低、便于管理等优点,具有较高的性能价格比。

3.河南红星机器选矿摇床使用寿命长,容易保养与维修。

摇床工作原理

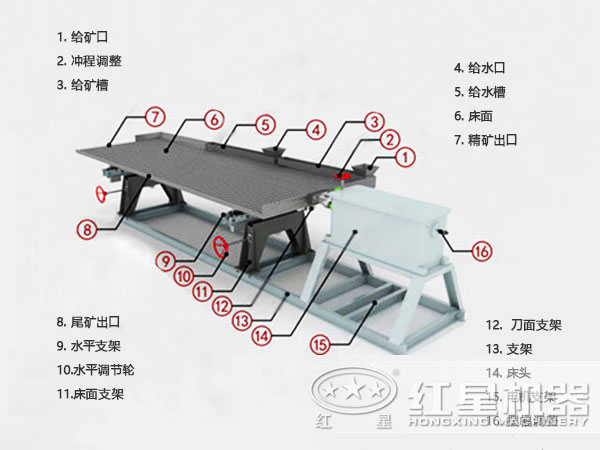

摇床结构图

摇床利用被分选矿物的比重差,床头提供的差速运动,斜面水流及不同形式的床条,使矿粒群在床面上松散分层,选择性运送,在床面上形成扇形分带,从而产出不同贫富产品。

摇床的选矿过程是在具有复条的倾斜床面上进行的,矿粒群从床面上角的给矿槽送入,同时由给水槽供给横向冲洗水,于是矿粒在重力,横向流水冲击力,床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿床面作纵向运动和沿倾斜床面作横向运动。因此,比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下,分别从精矿端和尾矿侧的不同区排出,最后被分成精矿,中矿和尾矿。

摇床技术参数

名 称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度(mm) 4450 4450 4450
传动端宽(mm) 1855 1855 1855
精矿端宽(mm) 1546 1546 1546
最大给矿粒度(mm) 2 0.5 0.15
给矿量(t/d) 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程(mm) 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量(t/d) 80-150 30-60 10-17
床面横向坡度(°) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(°) 32-42 40 42
选矿面积(㎡) 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率 1.1 1.1 1.1
传动机构 偏心连杆机构
