浓缩机

浓缩机

能够使物料加快沉降速度,增加沉降时物料所需要的面积和容积,具有完整的自控系统,操作方便。

网站首页 网站首页 > 选矿设备 > 浓缩机
浓缩机

产品重量:1.8-204.6t

生产能力:5.6-6250t/d

适用物料:煤炭物料、矿泥、废水、废渣等。

应用范围:高效浓缩机是适用于冶金、化工、煤炭、非金属选矿、环保等行业或选矿厂的精矿和尾矿脱水处理。

全国统一免费咨询热线

0371-6777 2626

浓缩机介绍

浓缩机主要由桥架、传动装置、耙架、副耙、转笼、吊挂装置、入料筒、液压站、电控箱等部件组成,是脱水机械的一种。浓缩机一般用于过滤之前的精矿浓缩或用作尾矿脱水,这是为了利用循环水以及便于它在尾矿场里的贮存。另外,有的是为了改善技术操作过程,如矿浆太稀,而操作条件要求较浓的物料时,也需要浓缩。

浓缩机图片

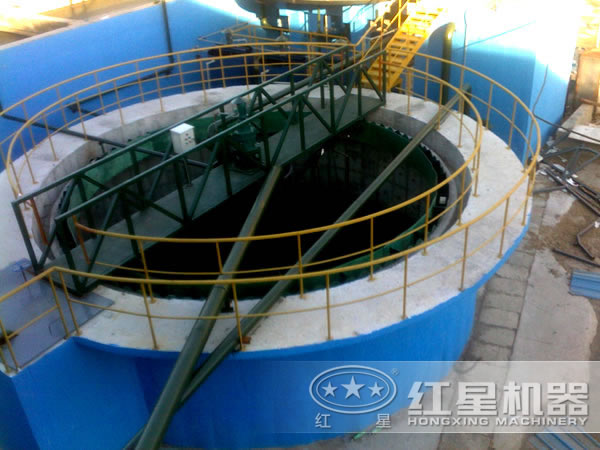

浓缩机现场图

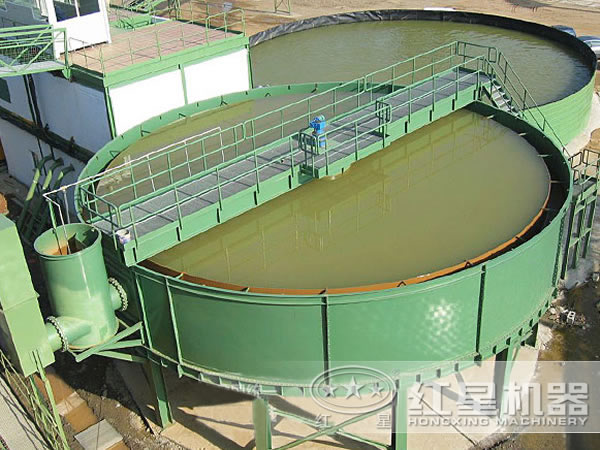

浓缩机现场图

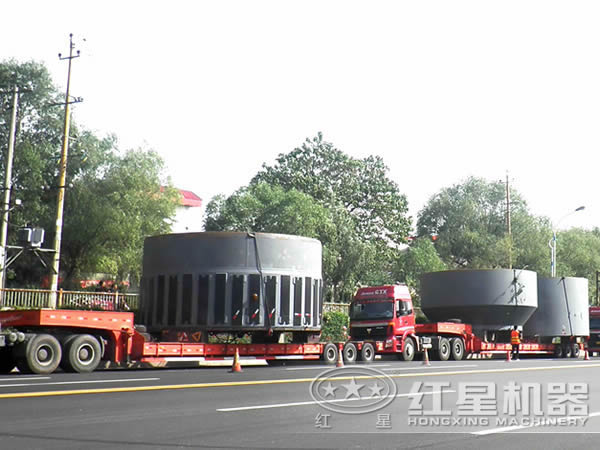

浓缩机发货图

浓缩机优势分析

1、浓缩机的主体采用上柱下锥结构,此结构有利于物料的沉淀和底流浓度的提高。

2、浓缩机采用深层入料,在机体内液体深层压力作用下加快沉淀物沉降速度,有利于稀颗粒物料的沉淀,提高设备的沉淀效率。

3、在机体柱体中设置一定水平倾斜角度的倾斜板,水流在通过倾斜板时,由于其垂直空间很小,污水中的细颗粒只需沉降很小的距离就可以落到倾斜板上,这样即大幅增加了设备的有效沉淀面积,又提高了污水中颗粒的沉降速度。

4、浓缩机具备处理量大,浓缩效果好、故障率低、维护保养简便。

5、在浓缩机的设置中心搅拌装置,有效提高底流浓度防止物料沉积于锥体内壁。

6、占地面积小,投资省,节电,运行费用低,操作简单,管理方便。

浓缩机工作原理

浓缩机主要由圆形浓缩池和耙式刮板机两部分组成。浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降,上部则成为澄清水,使固液得以分离;沉积于浓缩池底部的矿泥由耙式刮板连续地刮集到池底中心排矿口排出,而澄清水则由浓缩池上沿溢出。

浓缩机技术参数

规格型号 浓缩池(m) 沉淀面积(m²) 提耙部分 电动机 处理能力(t/d) 总重量(t)
型号 规格 内径 深度 池底 方式 高度(m) 每转时间(min/r) 传动 提升
NZS-1 Φ1.8m 1.8 1.8 2.54 手动 0.16 2 Y90L-6 1.1KW   ---- 5.6 1.9
NZS-3 Φ3.6m 3.6 1.8 10.2 手动 0.35 2.5 Y90L-6 1.1KW   ---- 22.4 4.3
NZS-6 Φ6m 6 3 28.3 手动 0.2 3.7 Y90S-4 1.1KW   ---- 62 10.7
NZSF-6 Φ6m 6 3 28.3 手动   3.7 Y90S-4 1.1KW   ---- 62 5.1
NZ-9 Φ9m 9 3 63.6 自动 0.25 4.34 Y132S-6 3KW XWD0.8-3 0.8KW 140 8.5
NZS-9 Φ9m 9 3 63.6 手动 0.25 4.34 Y132S-6 3KW   ---- 140 7.5
NZS-12 Φ12m 12 3.5 113 手动 0.25 5.28 JTC752A-44 5.2KW   ---- 250 11.1
NZ-15 Φ15m 15 4.4 176 自动 0.4 10.4J JTC752A-44 5.2KW Y112M-6 2.2KW 350 26.0
NZ-20 Φ20m 20 4.4 314 自动 0.4 10.4 Y100L1-4 5.2KW Y112M-6 2.2KW 960 28.9
NZ-30 Φ30m 30 7.165 707 ---- 0.61 13.7 Y672A-44 5.2KW YCJ132-S 1.5KW   ---- 36.6
NZS-45 Φ45m 45 4.633 1590 手动 ---- 20 Y672A-44 5.2KW YCJ160-S 2.2KW   515 54.4
NT-15 Φ15m 15 3.5 177   ----   ---- 8.4 Y132M2-6 5.5KW   ---- 390 12.6
NQ-18 Φ18m 18 3.5 255   ----   ---- 10 Y132M2-6 5.5KW ----  560 11.6
NQ-24 Φ24m 24 3.4 452   ----   ---- 12.7 Y160M-6 7.5KW ----  1000 26.6
NQ-30 Φ30m 30 3.6 707   ----   ---- 16 Y160M-6 7.5KW ----  1570 30.9
NJ-38 Φ38m 38 4.9 1134   ----   ---- 10-25 JZT252-4 11KW Y160M-6 7.5KW 1600 63.3
NT-45 Φ45m 45 5.05 1590   自动   ---- 19.3 Y160L-6 11KW   ---- 2400 66.8
NTJ-53 Φ53m 53 5.07 2202 ---- ---- 23.18 Y180L-6 15kw ---- 6250 89.1
NT-100 Φ100m 100 5.65 7846   ----   ---- 43 Y180L-6 15KW   ---- 3030 214.9
