圆振动筛

圆振动筛

采用圆形振动轨迹来筛分物料,筛分的规格较多,产品大小分类较细,筛分时噪音小,效率高。

网站首页 网站首页 > 配套设备 > 圆振动筛
圆振动筛

进料粒度:400mm

生产能力:8-800m3/h

适用物料:合金粉、铜粉、矿石、耐火材料、高岭土、石灰、石英砂、涂料等。

应用范围:广泛应用于矿山、建材、交通、能源、化工等行业。

全国统一免费咨询热线

0371-6777 2626

圆振动筛介绍

圆振动筛结构新颖,技术参数先进,处理能力大,筛分效率高,并且采用橡胶隔振弹簧,具有寿命长、噪声小、过共振区平稳等优势是现代一种新型振动筛。

圆振动筛做圆形运动,是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。

圆振动筛图片

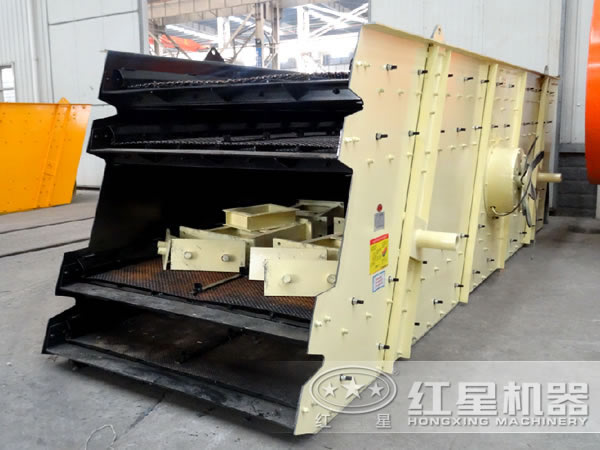

圆振动筛图

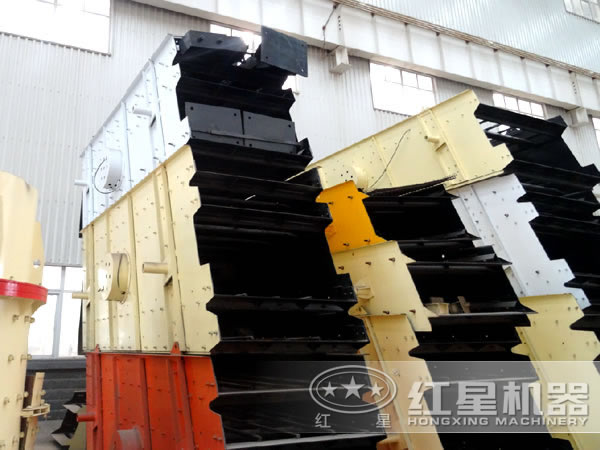

圆振动筛厂区图

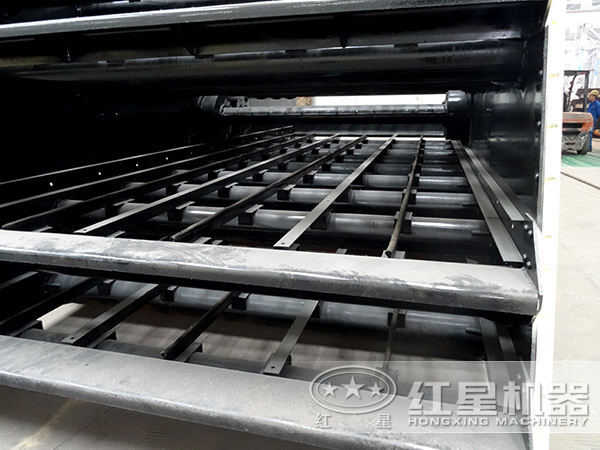

圆振动筛细节图

圆振动筛优势分析

1.环槽铆钉联接、结构先进,坚固耐用;另外,圆振动筛采用轮胎联轴器,柔性连接,运转平稳。

3.圆振动筛采筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷。

4.结构先进、采用块偏心作为激振力,激振力强、电耗低、噪音小。

5.采用小振幅,高频率,大倾角结构,使该机筛分效率高。

6.设备的振动器采用大游隙轴承,稀油润滑、噪声低、寿命长,另部件通用性强,维修方便。

7.多种筛分辅助配置,更多地理解客户个性化的筛分需求,满足不同行业的需求,达到不错的筛分目的。

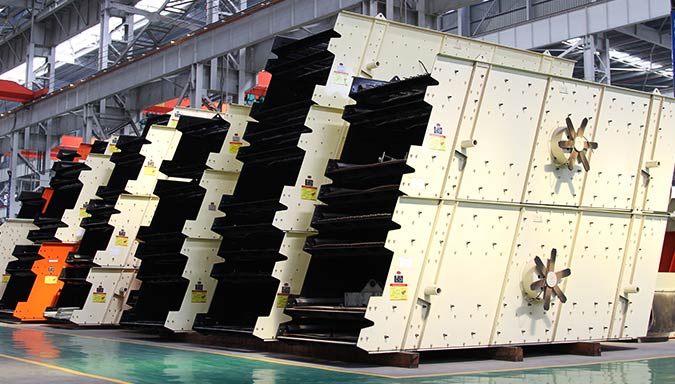

圆振动筛现场图

圆振动筛工作原理

圆振动筛一般由振动器、筛箱、隔振装置、传动装置等部分组成。振动筛具有长方形的筛面,安装在筛箱上,筛箱及筛面在振动器的作用下,产生圆形、椭圆形或直线轨迹的振动。由于筛面的振动使筛面上,筛箱及筛面在振动器的作用下,产生圆形、椭圆形或直线轨迹的振动。由于筛面的振动使筛面上的物料层松散并离开筛面抛起,使细粒级能透过料层下落并通过筛孔排出,并将卡在筛孔中的颗粒振出,除产生筛分作用外,且使物料向前运动,从而完成物料的筛分工作。

圆振动筛技术参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 200 8-60 800-970 8 6P   5.5KW 20 1200×2500 2930×1860×870
3YK1225 3 9 4-50 200 10-70 800-970 8 6P   5.5KW 20 1200×2500 3070×1860×1210
2YK1230 2 7.2 4-50 200 12-78 800-970 8 6P   7.5LW 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 800-970 8 6P   7.5KW 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 800-970 8 6P   7.5KW 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 800-970 8 6P   7.5KW 20 1200×3700 4270×1860×1210
2YK1535 2 10.5 5-50 200 20-125 800-970 8 6P   11KW 20 1500×3500 4120×2210×1230
3YK1535 3 15.75 5-50 200 21-125 800-970 8 6P   11KW 20 1500×3500 4360×2210×1610
2YK1545 2 13.5 5-50 200 22-150 800-970 8 6P   11KW 20 1500×4500 5120×2210×1230
3YK1545 3 20.25 5-50 200 22-150 800-970 8 6P   15KW 20 1500×4500 5360×2210×1610
4YK1545 4 27 5-50 200 22-155 800-970 8 6P   15KW 20 1500×4500 5930×2210×2060
2YK1548 2 14.4 5-50 200 22.5-162 800-970 8 6P   11KW 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 800-970 11 6P   15KW 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 800-970 8 6P   18.5KW 20 1500×4800 6230×2210×2060
2YK1848 2 17.28 5-80 200 25-206 750 8 6P  18.5KW 20 1800×4800 5420×2550×1420
3YK1848 3 25.92 5-80 200 32-276 750 8 6P   18.5KW 20 1800×4800 5660×2550×1780
4YK1848 4 34.56 5-80 200 32-285 750 8 6P   22KW 20 1800×4800 6290×2550×2160
2YK1854 2 19.44 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 800-970 8 6P  22KW 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 8 6P   30KW 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 8 6P  30KW 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 8 6P   37KW 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 8 6P   30KW 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 8 6P   37KW 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 8 6P   45KW 20 2400×6000 7600×3140×2380
2YK2870 2 39.2 5-100 200 120-680 750 8 8P   22×2KW 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 180-720 750 8 8P   22×2KW 20 2800×7000 7800×4320×2120
2YK3072 2 43.2 5-100 200 200-700 750 8 8P   22×2KW 20 3000×7200 7800×4520×1750
3YK3072 3 64.8 5-100 200 230-800 750 8 8P   22×2KW 20 3000×7200 8000×4520×2300
