颚式破碎机

颚式破碎机

颚式破碎机相对来说结构简单,设备运行可靠,并且,在物料相同的情况下,该设备的破碎机比较大。

网站首页网站首页 > 配套设备 > 颚式破碎机
颚式破碎机

最大入料:1500mm

生产能力 :1300-2200t/h

适用物料:石灰石、石英石、铁矿石、青石、河卵石、花岗岩等物料

应用范围:广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等行业。

全国统一免费咨询热线

0371-6777 2626

颚式破碎机介绍

颚式破碎机是矿山设备行业中销量最大、生产效率最高的主流破碎设备之一。作为各种岩石破碎的第一道工序,广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等,可将抗压强度不高于320MPa的各种矿石一次性加工至中等粒度,常与圆锥破碎机、反击式破碎机、球磨机、分级机等一起构成各种整套砂石生产线。

颚式破碎机图片

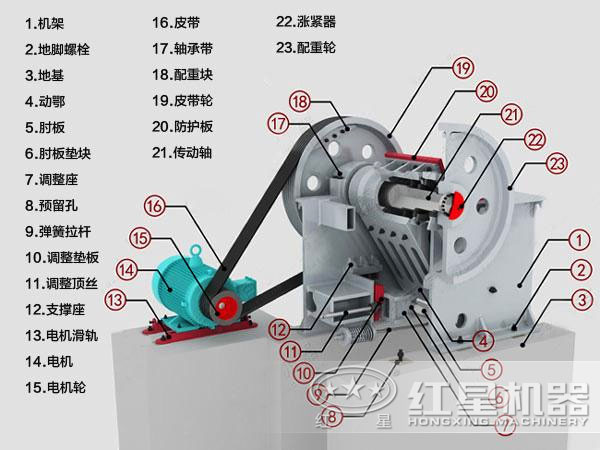

颚式破碎机图

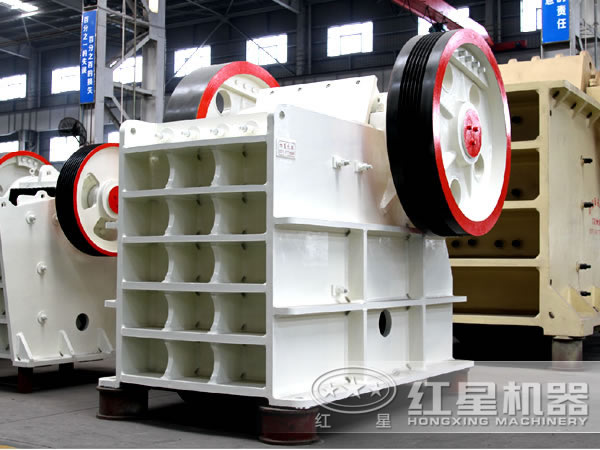

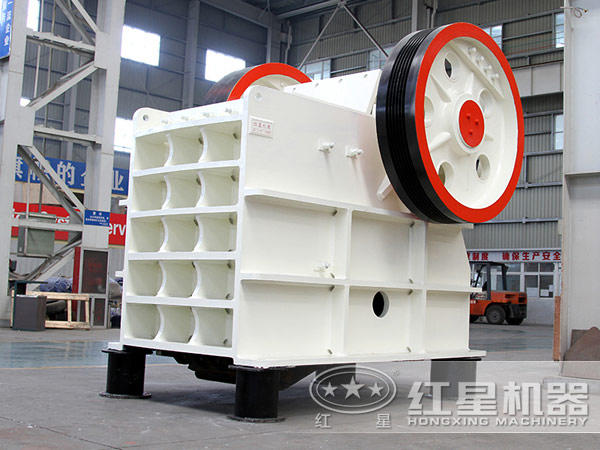

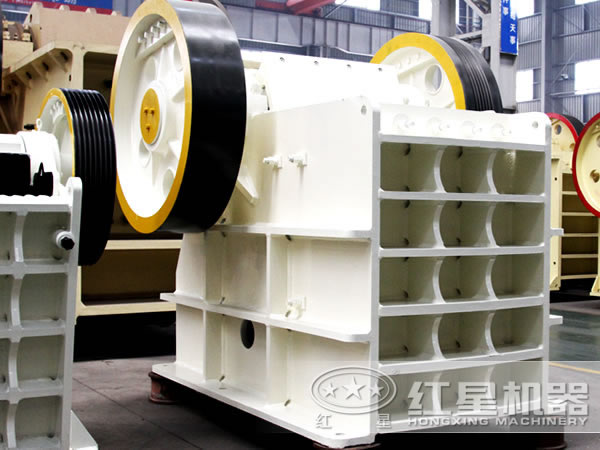

颚式破碎机细节图

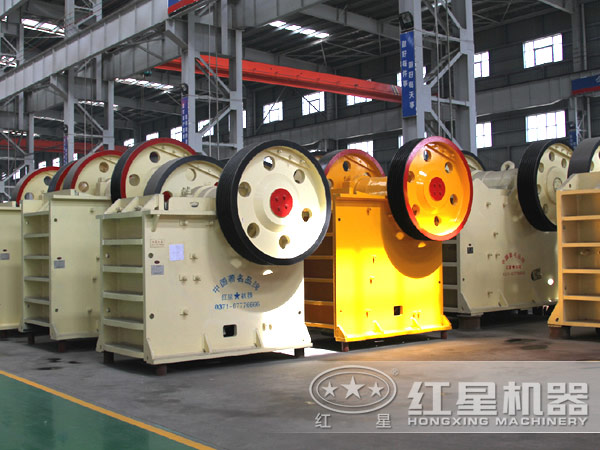

颚式破碎机厂区图

颚式破碎机由颚板、轴承、齿板、飞轮、机架等重要部件组成,每个配件在机内都起到至关的重要作用,比如动颚,它是支承齿板且直接参与破碎矿石的部件,要求有足够的强度和刚度,其结构应该坚固耐用,动顎分箱型和非箱型。动顎一般采用铸造结构,为了减轻动顎的重量,本设计采用非箱型(动颚在工作中承受很大的拉力)。

总之,设备结构简单、使用维修简便,可靠稳定的质量保证,为广大中外新老客户树立了良好的质量信誉,不仅技术成熟,操作维修简便易行,而且对运输量、物料粒度和磨蚀性均具有良好的适应性和安全可靠性,一体化的机组配置安装维修方便合理,使配置的机组具有很高的耐久性和更高的工作时效。

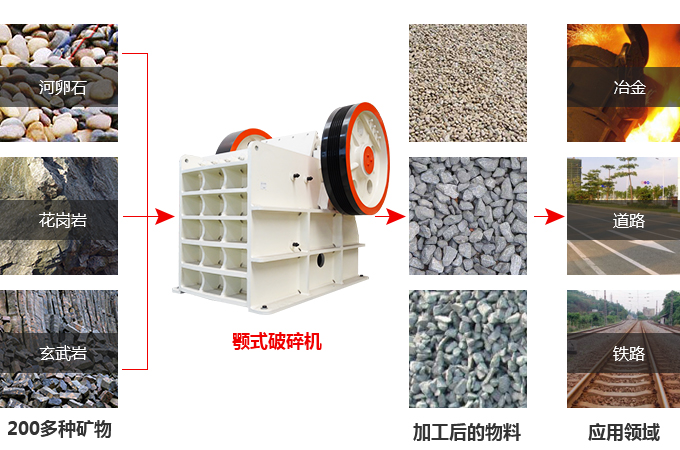

颚式破碎机物料图

颚式破碎机优势分析

1、破碎比大:基本上,颚破能够完成大块矿石破碎,而且很多时候,它的破碎精粒尺寸为毫米,同时也能够更有效地提高了工作效率。

2、产品粒度均匀:颚式破碎机采用深腔曲线型破碎腔,由于动颚齿板相对物料产生近似于垂直挤压破碎,使破碎产品粒度均匀,呈立方体状。改善了普通颚破机片状产品过多,跑粗现象严重的不足

3、系统维修简单:由于颚式破碎机结构设计合理,在维修方面少时也省办,其两台维修量可节约为一台的维修量。

4、使用寿命高:颚式破碎机采用了摩擦破碎机理,物料在整个破碎过程中,颚板对物料的作用为纯挤压力无相对滑动,可见要比其它破碎机的寿命可提高10倍。

5、异物自动排出:当不可破碎物料进入颚式破碎机的破碎腔时,会随着破碎机的运动自动从排料口排出,不需停机,也不会造成传动装置过载或损坏。

6、产品优质:设备破碎出的产品粒度均匀,粒型优异,针片状颗粒所占比例小;并且出料粒度可调节,可靠方便调节出料粒度,增加了设备的灵活性;排料口调整范围大,可满足不同用户的要求。

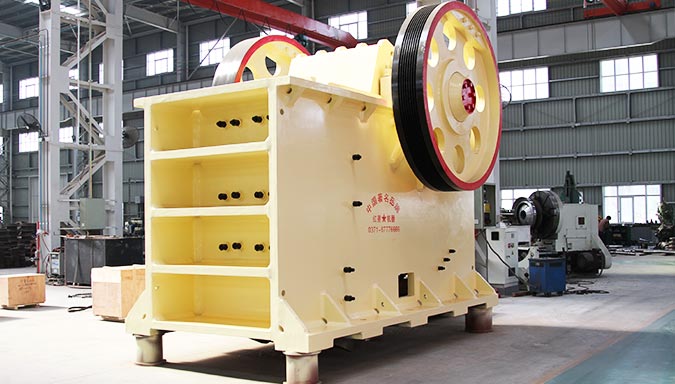

颚式破碎机现场图

颚式破碎机工作原理

颚式破碎机破碎方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一个是活动颚板(动颚),位置倾斜,与固定颚板形成大小的破碎腔(工作腔)。活动颚板对着固定颚板作周期性的往复运动,时而分开,时而靠近,分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。

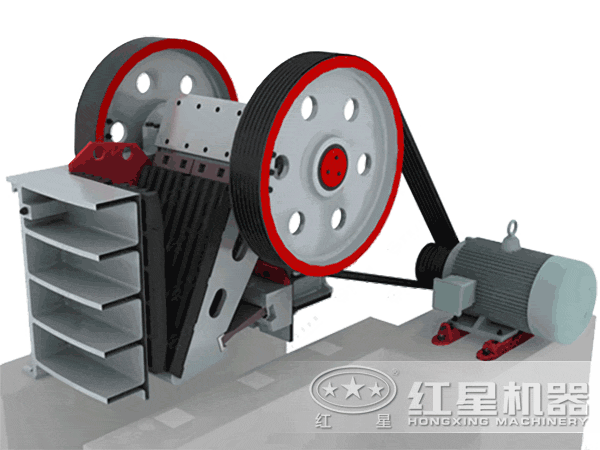

颚式破碎机原理图

颚式破碎机技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
