风扫煤磨具有烘干和磨粉两种功效,两仓室功能不同,相互结合,提高设备的生产效率。

网站首页 网站首页 > 配套设备 > 风扫煤磨机
风扫煤磨机

进料粒度:<25mm

生产能力:8-43t/h

适用物料:水泥、陶瓷制品、煤炭、磷铵、氯化钾、石灰石、高岭土,硅灰石,石墨,云母,刚玉,氮化硅,碳化硅等。

应用范围:风扫煤磨机主要用于水泥、陶瓷制品、火力发电、化工业、化肥等行业。

全国统一免费咨询热线

0371-6777 2626

风扫煤磨机介绍

风扫煤磨机是水泥厂的主要设备,用于烘干兼粉磨煤粉。该设备主要由进料装置、主轴承、回转部分、传动装置、粜装置、高压起动装置及润滑系统组成。原料经喂料设备由进料装载进入磨内,热风由进风管进入磨内,随着磨机筒体的旋转,煤与热风在磨进行热交换,煤在磨内被粉碎和研磨,在煤被研磨的同时,细粉被通过磨内的热风,经由出料装置带出磨机。河南红星矿山机器生产的风扫煤磨机结构合理,粉磨效率高,是煤粉制备的理想设备。

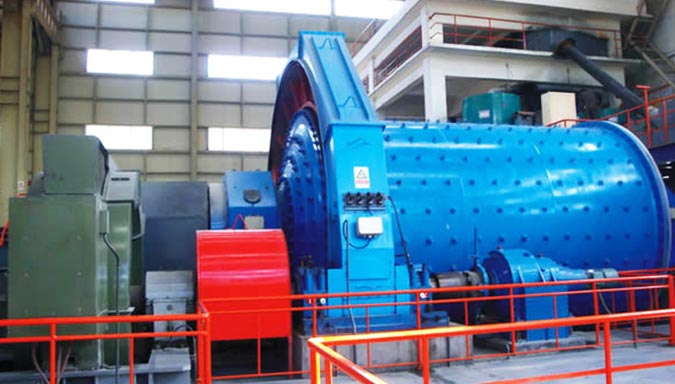

风扫煤磨机图片

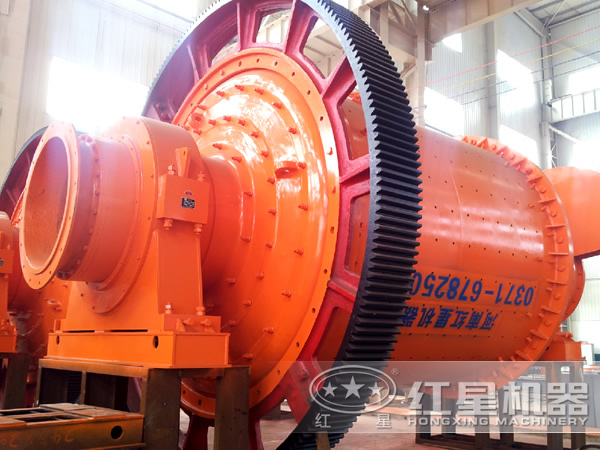

风扫煤磨机图

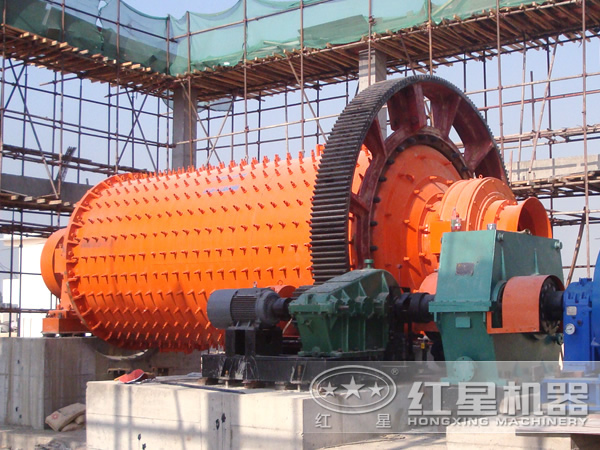

风扫煤磨机安装图

风扫煤磨机的应用范围

风扫煤磨机主要用于水泥、工业锅炉、陶瓷制品、火力发电、工业锅炉、化肥等行业,用于烘干兼粉磨煤粉,有润滑系统、主轴承、回转部、进料装置、传动、起动装置等组成。

风扫煤磨机工作流程

首先有物料进入设备内,风管内的热风进入磨内,随着转筒的旋转,热风与煤进行热交换,煤在筒内被粉碎和研磨,同时磨好的细粉被热风带出磨机。

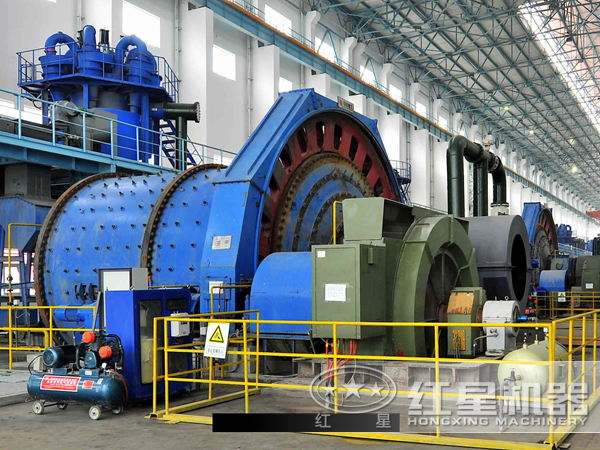

风扫煤磨机现场图

风扫煤磨机优势分析

1、风扫煤磨运行可靠,连续作业,生产能力大。

2、优化支撑系统,改善润滑结构,减小系统阻力。

3、降低单产功耗,节约20-30%的电力消耗。

4、风扫煤磨机合理分配钢球和筒体长度,增产15%-25%。

风扫煤磨机工作原理

风扫煤磨是烘干兼粉磨中最早、最简单的一种,其工作流程是原料经喂料设备由进料装载进入磨内,热风由进风管进入磨内,随着磨机筒体的旋转,煤与热风在磨进行热交换,煤在磨内被粉碎和研磨,在煤块被粉碎的同时,由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机,较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。

风扫煤磨机技术参数

项目 规格 (m) Φ1.7×2.5 Φ2.2×4.4 Φ2.4×4.75 Φ2.4×4.5+2 Φ2.6×5.25+2.25 Φ2.8×5+3 Φ3.0×6.5+2.5 Φ3.2×6.75+2 Φ3.4×6+3 Φ3.8×7+2.5
筒体转速(r/min) 24.5 22.4 20.4 20.4 19.7 18.3 18.3 16.9 17.5 16.4
生产能力(t/h) 3-5 8-9 12-14 11-12 13-14 16-17 19-20 25-30 28-30 38-40
进料粒度(mm) <25 <25 <25 <25 <25 <25 <25 <25 <25 <25
研磨体装载量(t) 7.5 20 22 22.5 28 32 43 50 55 80
主减速机 ZD40 ZD60 ZD60 ZD60 ZD70
MBY450
ZD70
MBY500
ZD80
MBY560
JDX560 JDX710 MBY800
主电动机(kw) 95 250 280 315 400 500 630 710 800 1250
总重量(t) 29 46 54 76 98 107 124 148 162 215
