SF型浮选机

有效容积:0.37-8m3

生产能力:0.2-8m3/min

适用物料:煤莹石、滑石等各种物料。

应用范围:主要用于选别铜、锌、铅、镍、金等有色金属,也可以用于黑色金属和非金属的粗选和精选。

全国统一免费咨询热线

0371-6777 2626

SF型浮选机介绍

大家都知道浮选机是目前选别金属,SF型浮选机是浮选机中的一种,该设备主要适用于选别黑色金属,另外对于煤萤石、滑石都是能够选别的,目前主要应用在矿石、公路、铁路等多种大型行业中。

SF型浮选机与其他浮选机组成一样,该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。

SF型浮选机图片

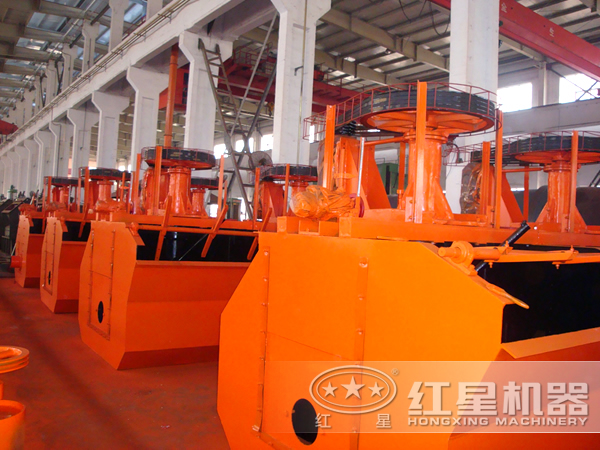

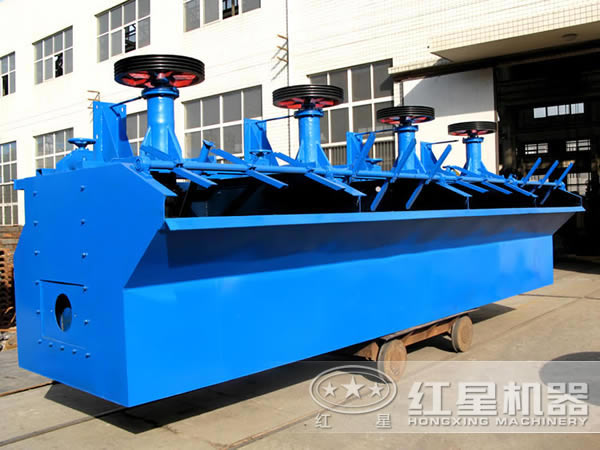

SF型浮选机图

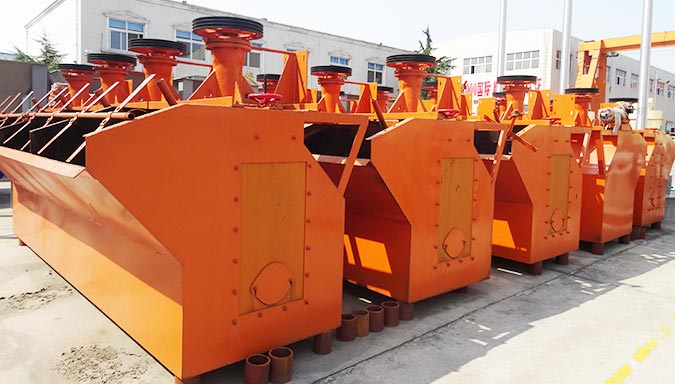

SF型浮选机厂区图

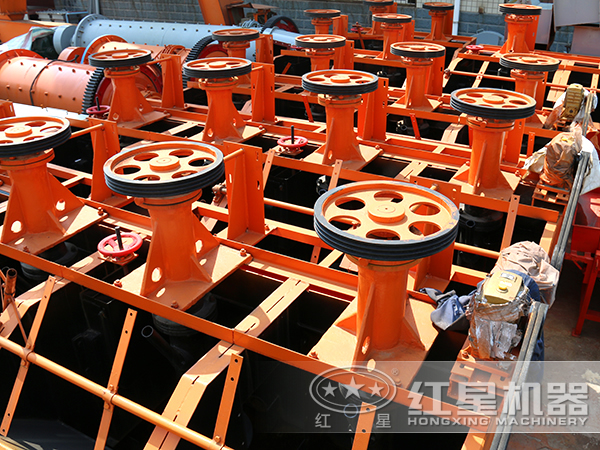

SF型浮选机细节图

SF型浮选机优势分析

1.SF型浮选机机构简单,使用方便,吸气量大、功耗低。

2.SF型浮选机使用过程中,每槽兼有吸气、吸浆和浮选三重功能,自成浮选回路,不需任何辅助设备,水平配置,便于流程的变更。

3.SF型浮选机生产过程流畅,矿浆循环合理,能较大限度地减少粗砂沉淀。

4.设有矿浆面的自控装置,调节方便。

5.SF型浮选机主要产品叶轮,叶轮带有后倾式的上下叶片,上叶片产生矿浆上循环,下叶片产生矿浆下循环。

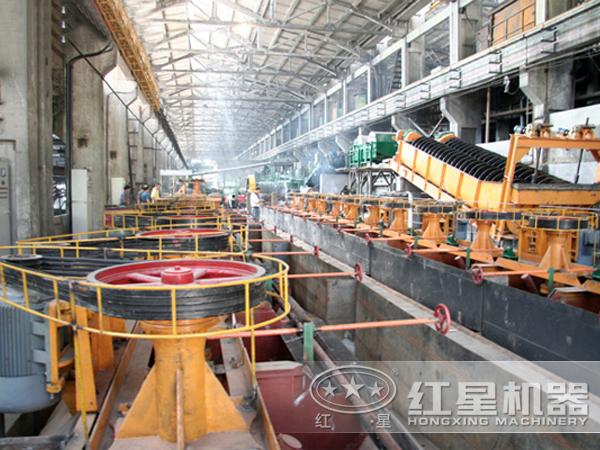

SF型浮选机现场图

SF型浮选机工作原理

SF型浮选机其原理就是我们通常讲解的浮选机的原理,其实是一个性质的,煤泥和药剂充分混合后给入浮选机的一室的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。槽底下未被叶轮吸入的部分矿浆,通过埋没在矿浆中的中矿箱进入二室的槽底下,完成一室的全部过程后,进入三室,浮选机如此周而复始,矿浆通过最后一室后进入尾矿箱排出最终尾矿。

SF型浮选机技术参数

类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴     刮板 槽体尺寸(长×宽×高)(m) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 0.7×0.7×0.7 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 0.90×0.82×0.85 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1.75×1.6×1.1 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2.2×2.2×1.2 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 0.7×0.7×0.75 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 0.9×0.82×0.95 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1.1×1.1×1.1 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1.75×1.6×1.15 2.6
SF-4 4 2-4 15 220 25 1.5 1.85×2.05×1.2 2.9
SF-8 8 4-8 30 191 25 1.5 2.2×2.9×1.4 4.2
SF-10 10 5-10 30 191 25 1.5 2.2×2.9×1.7 4.5
SF-20 20 5-20 30×2 191 25 1.5 2.85×3.8×2 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1.4×1.4×1.1 1.7
JJF-4 4 2-4 11 305 25 1.5 1.6×2.15×1.25 2.4
JJF-8 8 4-8 22 233 25 1.5 2.2×2.9×1.4 4.5
JJF-10 10 5-10 22 233 25 1.5 2.2×2.9×1.7 4.9
JJF-16 16 5-16 30 180 25 1.5 2.85×3.8×1.7 8.0
JJF-20 20 5-20 37 180 25 1.5 2.9×3.8×2.0 10.5
