该设备用来烘干物料时,供热源的燃料消耗少,运用新型给料、排料方式,并且该设备抗过载能力强。

网站首页 网站首页 > 选矿设备 > 褐煤烘干机
褐煤烘干机

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

适用物料:各种原煤、褐煤、煤泥、脱硫石膏等。

应用范围:主要用于褐煤加工生产线物料的干燥。

全国统一免费咨询热线

0371-6777 2626

褐煤烘干机介绍

褐煤具有粘性大,一般的烘干机烘干煤泥时,不能将煤泥打散。我公司生产的褐煤烘干机,是褐煤专用烘干机,采用独特的打散装置。物料进入褐煤烘干机后,先将其打散,极大的提高了烘干效率,褐煤烘干机效率明显优于传统的烘干设备。

褐煤烘干机是烘干机系列的一种,是由回转体、扬料板、转动装置、支撑装置及密封圈等部件组成,各个部件相辅相成、配合工作,结构构造合理。

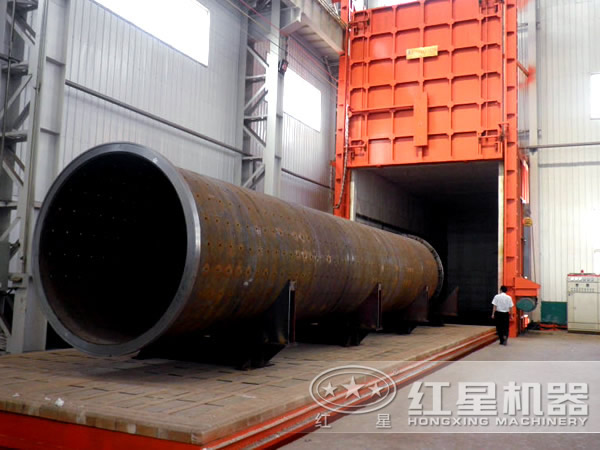

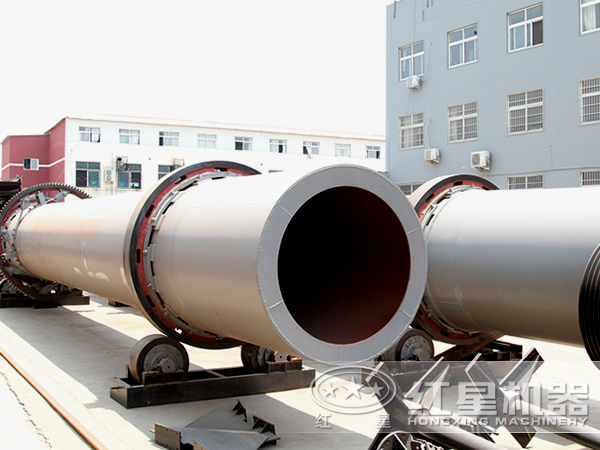

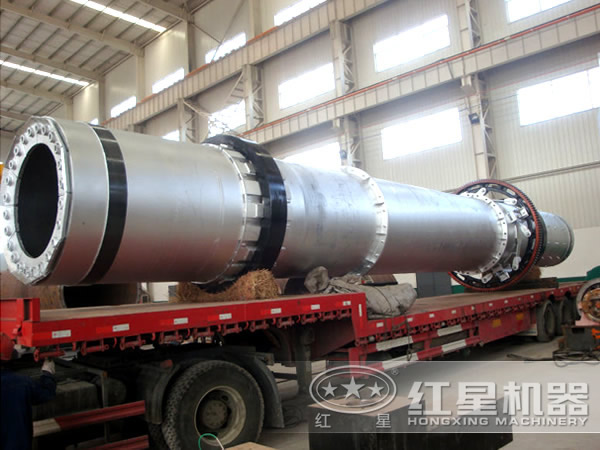

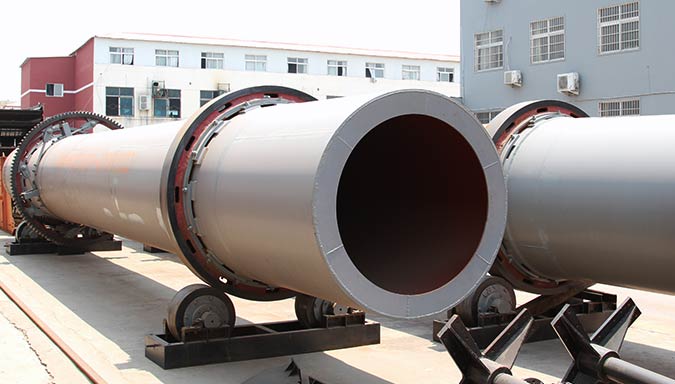

褐煤烘干机图片

褐煤烘干机优势分析

1、褐煤烘干机使燃料物得到充分燃烧,使污染物排量小达到国家的标准要求。降低了污染。

2、褐煤烘干机采用新型内旋流喷射式煤粉燃烧器,使原煤充分燃烧,减少使用原煤。

3、由于褐煤烘干机的特殊结构,筒体的长度是普通烘干机设备的三分之一,基础面积比普通设备要节约65%左右,土建投资相应降低,不仅节约了燃料成本,还节约了土地成本。

4、褐煤烘干机整个系统采用微机自动控制,并进行数字显示跟踪,减少了人工的投入。

褐煤烘干机工作原理

在物料进入到褐煤烘干机滚筒内后,开始同烘干滚筒内部的热气流进行接触,开始整个的烘干流程。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的;湿物料在筒体内向前移动过程中,直接或间接得到载热体的热量,使湿褐煤得以干燥,然后在出料端经皮带机或螺旋输送机送出。滚筒内部的筒壁上设置的有抄板,不断地抄起矿渣,加速热气流同矿渣之间进行热交换;还设置有清扫装置,清扫产生的结块以及粘接在筒壁上的物料,防止堵塞。

最后,尾气处理,载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

褐煤烘干机技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
