新型制砂机外形结构线条流畅,性能较高,对于物料加工时具有整形的功能,产品大多数呈现方块状,粉尘少。

网站首页 网站首页 > 配套设备 > 制砂机
制砂机

进料粒度:35-60mm

处理能力:312-360t/h

适用物料:河卵石、铁矿石、石灰石、方解石、石英石、花岗岩等物料。

应用范围:砂石料声、混凝土制砂、人工制砂行业、铁路、化工、石料整形领域、冶金等行业。

全国统一免费咨询热线

0371-6777 2626

制砂机介绍

制砂机是我公司引进国外的“石打石和石打铁”破碎原理及技术,并结合国内制砂设备生产方面的实际情况,研制开发出具有国内外成熟水平的高效碎石设备,是人工制砂和石料整形领域的不错设备。让客户获得高品质、粒形好的碎石产品,其性能在各种矿石细破设备中起着不可替代的作用。

制砂机图片

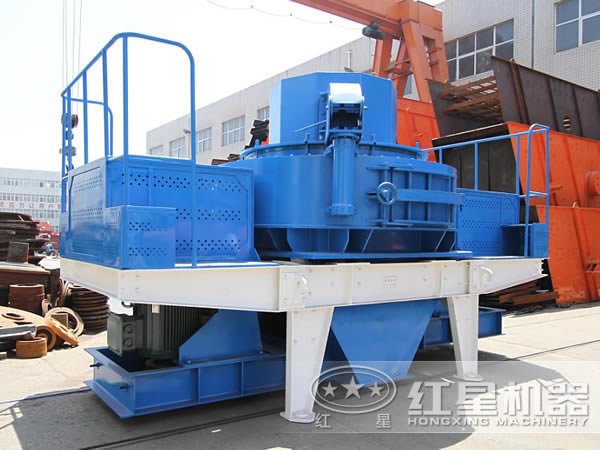

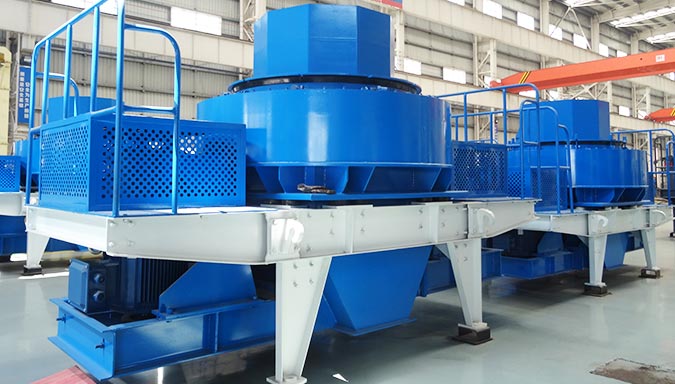

制砂机图

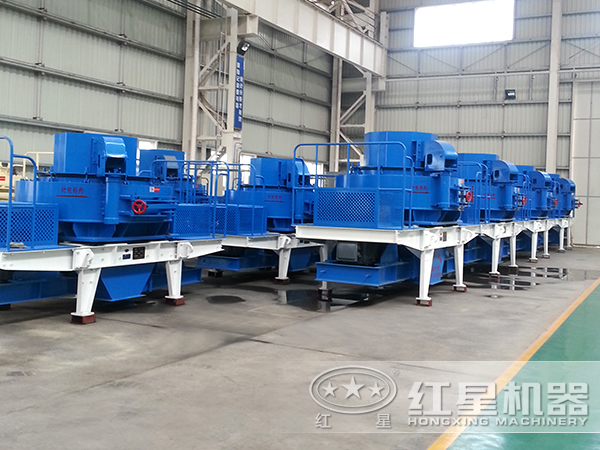

制砂机厂区图

制砂机结构部件

河南红星制砂机生产厂家生产的系列制砂机由进料、分料器、涡动破碎腔、叶轮体验、主轴总成、底座传动装置及电机等七部分组成。比着原来老式的制砂机效率要高的多,因为在原来制砂机的基础上又多了个配重轮,节约了电能,反而增加了动能,使破碎能力增大。

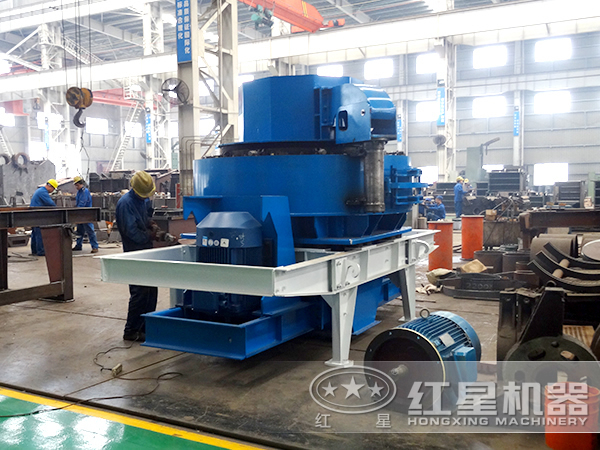

制砂机半成品图

制砂机优势分析

1、先进的破碎原理,应用了“石打石和石打铁”原理,不仅破碎效率高,更是高效节能。

2、制砂机在破碎中,通过非破碎物料能力强,受物料水分含量影响小。

3、破碎范围宽广,特别适合破碎中、高硬和特硬物料。

4、设备在工作中可根据物料性质及客户需要,选择不同的破碎方式。

5、用于机制砂生产时,所产成品砂石级配合理,细度模数可调,符合国家《建筑用砂》、《建筑用卵石、碎石》标准。

6、结构简单、造价低廉,操作、维护、安装方便。

7、设备重量轻、安装方式多样,可移动式安装,值得一说的是,在工作噪声低于75分贝。

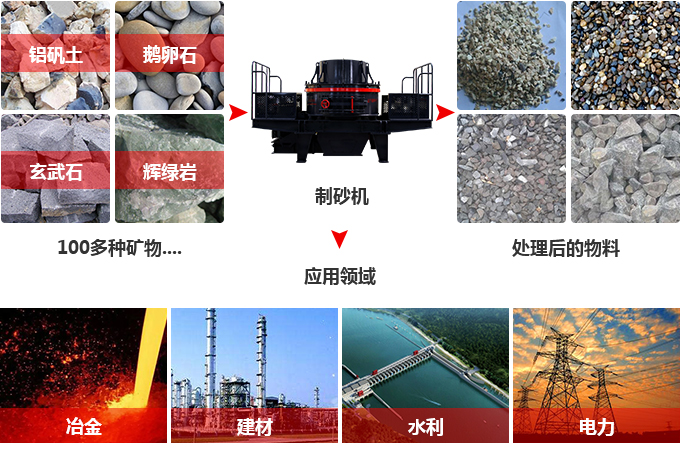

制砂机物料图

制砂机工作原理

制砂机的主要工作部件为带有锤头的转子。转子由主轴、圆盘、销轴、锤柄和锤头组成,电动机带动转子在破碎腔内高速旋转。物料自上部给料口进入机内,受高速运动的锤头的打击、冲击、剪切、研磨作用而破碎,在转子上部设有反击板,转子后部设有打击板,转子下部设有筛板,粉碎物料中小于筛孔尺寸的粒级通过筛板排出,粗粒级阻留在筛板上继续受到锤头的打击和研磨,最后通过筛板排出。

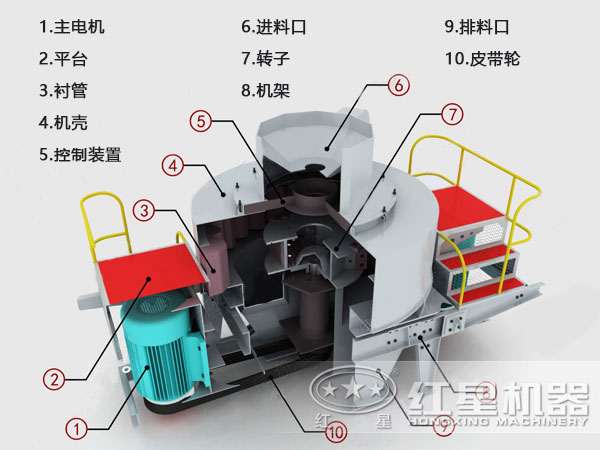

制砂机结构图

制砂机技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
