XJ型机械搅拌式浮选机结构详解

小提示:如果您对我们的产品感兴趣或者有什么可以帮助到您的,可以随时拨打全国统一热线或在线咨询!

全国统一热线:0371-6777 2626
作者:河南红星矿山机器有限公司 发布日期:2016/5/11 9:10:49

浮选机是浮选选矿生产线工艺下的主要设备,浮选设备发展到今天,其出现的类型很多,并且结构大都定性,常规点来进行分类的话,一般分为机械搅拌式浮选机和充气式浮选机,以下就XJ型机械搅拌式浮选机结构进行详细介绍。

浮选机

结构组成

XJ型机械搅拌式浮选机主要是由两个槽子构成一个机组,第一槽为吸入槽,带有吸浆管,第二槽为直流槽,有吸浆管。闸门用来调节每组浮选槽内矿浆的水平面,空气由进气管吸入。盖板和空气筒位于叶轮上方,空气筒上开有孔,孔的大小可通过拉杆调节,进浆管、中矿返回管安装在孔上,可以用来调节矿浆循环。主轴的上端是皮带轮,在电机的带动下旋转。

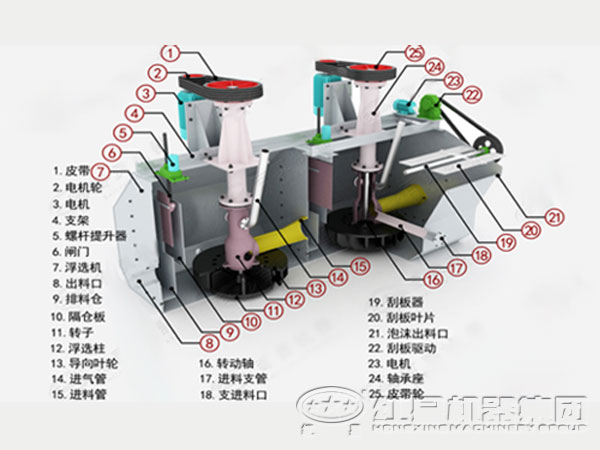

浮选机结构

结构特点

定子:XJ型机械搅拌式浮选机的盖板上装有18-20个定子,定子与半径成55°-65°倾角,它们对叶轮甩出的矿浆流具有导向作用。

盖板:为了增大充气量,在盖板上的两导向叶片之间设置18-20个循环孔,方便矿浆循环。

叶轮:叶轮与定子间的间隙通常为5-8mm,一般将叶轮、盖板、主轴、进气管和空气筒等组成一个整体,使得叶轮和盖板同心装配,在保证叶轮与定子之间的间隙符合要求的同时也便于检修和更换。通过叶轮中心的矿浆量,可随外界给矿量的变化加以调节。在直流槽中,也可使内部矿浆循环,以满足在鼓大充气量时所需要的叶轮中心给矿量。

以上就是XJ型机械搅拌式浮选机结构组成及结构特点。更多浮选设备相关信息可免费咨询河南红星机器。
