球磨机结构图文并茂生动讲解

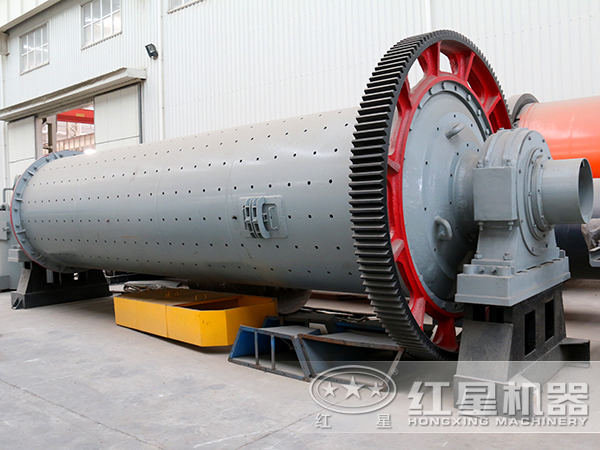

球磨机结构图文并茂生动讲解，球磨机是一种重要的细磨设备，这种设备在水泥工业中应用广泛。这种磨机山于筒体较长，可使物料在磨内被粉磨的时间较长，得到成品的细度也较高。球磨机的规格是以筒体的内D(m）和筒体长度L(m）的乘积来表示，本设计为中1.83x6.l球磨机。

球磨机根据生产方式、规格、卸料、支承、和传动方式的不同可分成多种类型，但在结构上大体相同彝要山以下从本部分组成：

   (1）进料装置包括下料斗一，螺旋进料筒，或进料锥筒。

   (2）支承装置分两端主轴承支承；混合支承（主轴承和滑履）；两端滑履等。

   (3）回转部分包括中空轴，磨机筒体及磨内的隔仓板，衬板。挡料圈等部件。

   (4）卸料装置分边缘卸料，中心卸料和中间卸料。

   (5）传动装置分边缘传动和中心传动两种形式，包括主电机、辅助电机、减速机、传动轴及边缘传动的大小齿轮等。磨机的两端用主轴承支承，此磨机为边缘传动、边缘卸料的球。
