讲解年产万吨的球磨机设计工艺

讲解年产万吨的球磨机设计工艺

发布日期： 2011-10-14

设计要求：

原    料：碳酸钙(方解石)

原料粒度：3mm

成品粒度：1250目

生产规模1万吨/年

方解石是一种碳酸钙矿物，天然碳酸钙中比较常见的就是它。方解石磨粉一般要求成品目数较大，即要求粉磨的细度小，因而使用超细磨粉机设备例如YGMX超细磨粉机，MQX超细球磨机，HGM三环微粉磨粉机等可加工达到。

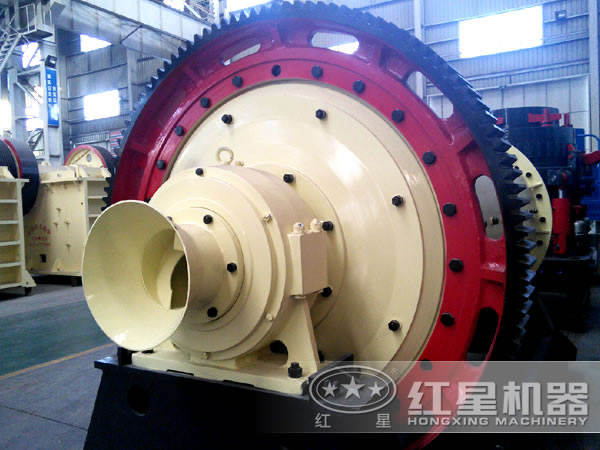

红星重工球磨机年产万吨碳酸钙超细微粉工艺流程：

方解石原矿石经水洗晾晒后（含水量＜1%），由鄂式破碎机、锤式破碎机粗破后粉碎至2mm以细，通过提升设备输送至原料储备仓，经变频皮带给料系统进入超细球磨机，磨机内的研磨介质凭借磨机旋转时所获得的能量对物料进行冲击粉碎和研磨粉碎，粉碎后的物料经斗式提升机进入自分流式微粉分级机，进行第一次分级，大部分粗颗粒被分离，细粉夹带少量粗颗粒被上升气流带入涡轮分级级区进行第二次分级，合格的细粉经分级轮由旋风收集器、袋式收集器系统收集，粗颗粒由分级机下端经回料螺旋重新进入球磨机进行粉碎。

红星重工设计的该工艺流程线将超细研磨与自分流分级结合，一次进料粉碎、分级同时完成，成品细度在325～1250目任调，加配一套分级系统，经二次分级细度可达d97≤5um（2500目），达到目前国内外干法分级水平，解决了高目数产品习惯依赖进口的现状。
