磁选机采用的是优质铁氧体材料制成,能够产生的磁场强度为13500GS,吸附力超强。

网站首页 网站首页 > 选矿设备 > 磁选机
磁选机

进料粒度:0-3mm

生产能力:10-280t/h

适用物料:粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、煤、非金属矿等物料。

应用范围:广泛用于资源回收、木材业、矿业、窑业、化学、食品等其他工场,更应用于煤、非金属矿、建材等物料的除铁作业,是产业界使用比较广泛、通用性高的机种之一。

全国统一免费咨询热线

0371-6777 2626

磁选机介绍

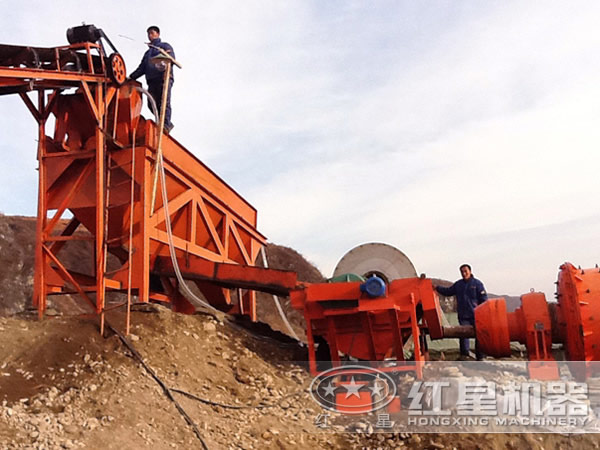

红星磁选机生产现场视频

磁选机是一种高效磁分离设备,用于磁性物质和非磁性物质分离,也用于粉状粒体中的除去铁粉等。磁选机被广泛应用于矿业,化工业,食品业,资源回收等领域。本磁选机的磁系,运用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100-600mT。目前由于高速的技术发展,磁选机可以做成辊状,磁场强度可提高到目前实测较高的磁场强度1645T,本磁选机一般应用于粒度3mm以下的磁铁矿、钛铁矿、焙铁块、雌黄铁矿等铁矿砂,还有黑钨矿、锰矿、高岭土、稀土矿等矿物原料的分离及筛选。

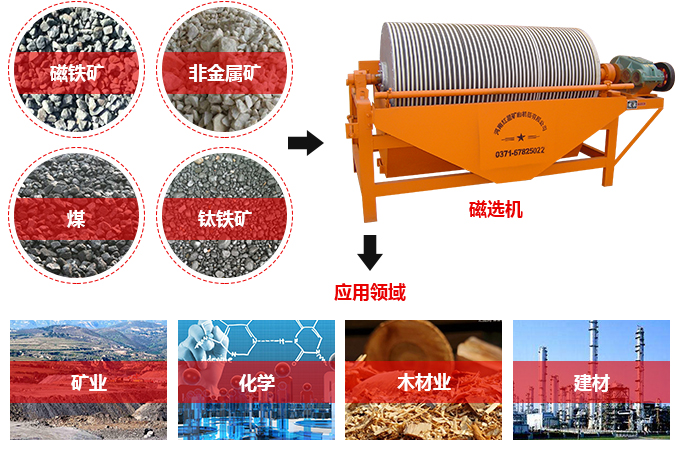

磁选机物料图

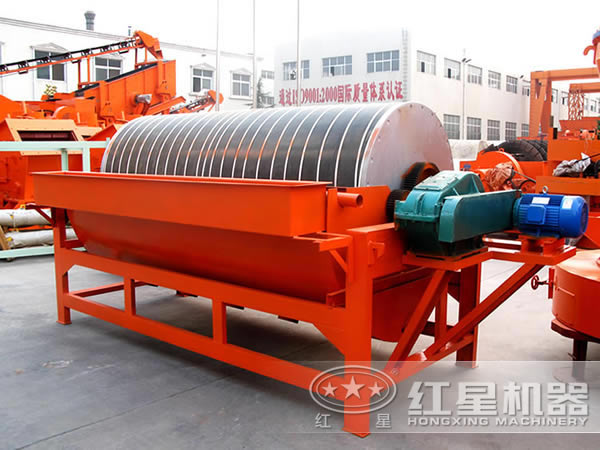

磁选机图片

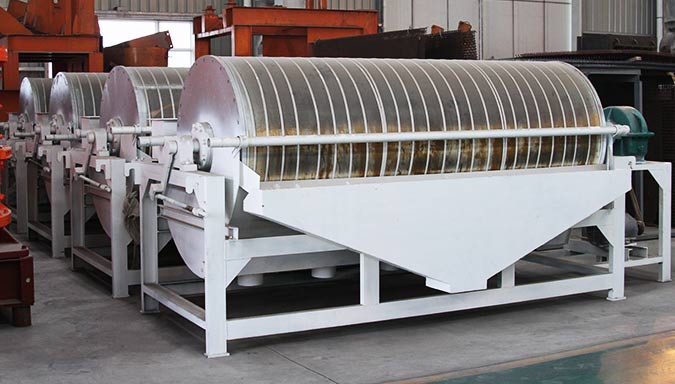

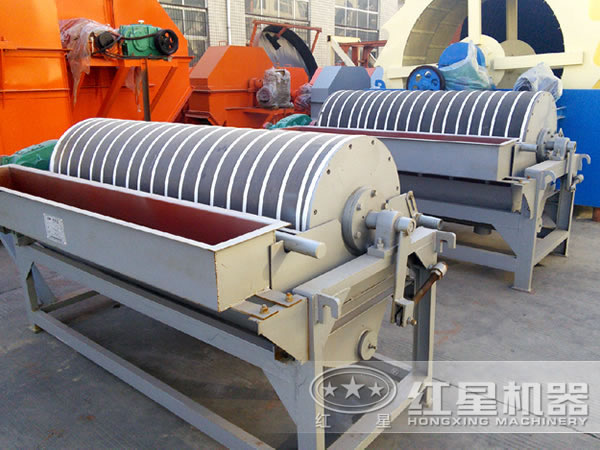

磁选机图

磁选机的分类:

1、按照磁铁的种类来分可以分为:永磁磁选机、电磁除铁机。

2、按照矿物的干湿来分可以分为:干式除铁机、湿式除铁机。

3、按照磁系来分可以分为:筒式磁选机、辊式磁选机、筒辊式磁选机。

4、按照磁系数量来分可以分为:单筒磁选机、双筒磁选机、组合式多筒磁选机。

5、按照给矿方式分类可以分为:上部给矿磁选机、下部给矿磁选机。

6、按照磁场强度分类可以分为:弱磁磁选机、中磁磁选机和强磁磁选机。

7、按照磁系的分类可以分为:开放式磁路磁选机、闭合时磁路磁选机。

8、按照槽体的结构型式可以分为:顺流式磁选机、逆流式磁选机、半逆流式磁选机。

按照不同的标准划分,就有不同种类的磁选机,由于磁选机种类繁多,这里就不一一列举,以上是红星机器为您列举的部分磁选机种类供大家参考。

磁选机的检修:

想让机器持久正常的运作,就要提前做好必要的检修措施:

1、轴承润滑及磨损情况

2、风扇叶是否脱落或磨损

3、电压以及开关线路是否正常

4、磁选机磁场强度

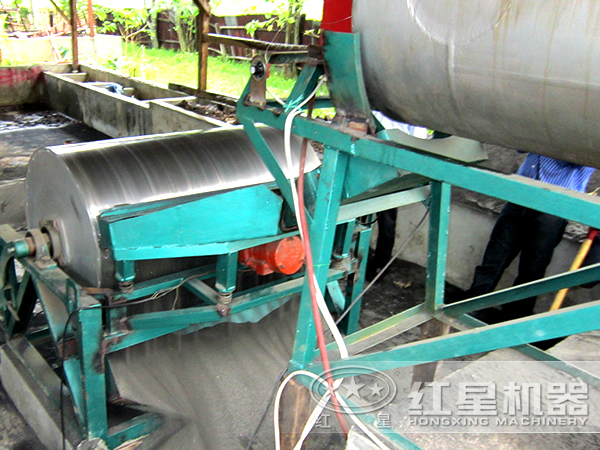

磁选机现场图

磁选机优势分析

1.具有结构简单、处理量大、操作方便、易于维护等优点。

2.用于陶瓷行业中,可以将瓷泥中混杂的铁除去,提高陶瓷产品的质量。

3.贫铁矿经粗碎或中碎后的粗选,排除围岩等废石,提高品位,减轻下一道工序的负荷。

磁选机工作原理

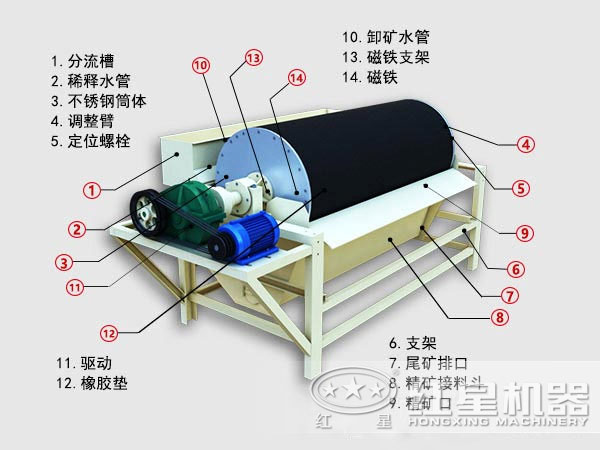

磁选机结构图

磁选过程是在磁选机的磁场中,借助磁力与机械力对矿粒的作用而实现分选的。不同的磁性的矿粒沿着不同的轨迹运动,从而分选为两种或几种单独的选矿产品。矿浆从给矿箱流入槽体内,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体给矿区。在磁场的作用下,磁性矿粒发生磁聚而形成磁团或磁链,然后在矿浆中受磁力作用,向磁极运动,碰到圆筒就被吸附住。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,磁团或磁链在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在中间的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的磁团或磁莲即是精矿。精矿随圆筒转到磁系边缘磁力弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。尾矿可以用其他的分离设备在进行重新筛选,做到回收利用。

磁选机技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
